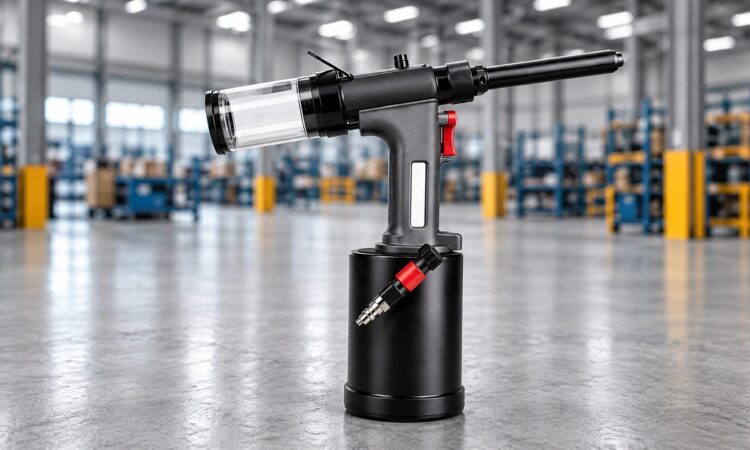

A rebitadeira pneumática é uma ferramenta utilizada para instalar rebites com rapidez, precisão e menor esforço operacional. Alimentada por ar comprimido, ela aplica a força necessária para deformar ou tracionar o rebite e realizar a união permanente entre duas ou mais peças.
Na indústria, a ferramenta é utilizada em processos de montagem que exigem repetibilidade, produtividade e segurança, especialmente em aplicações com rebites de repuxo, rebites com rosca e rebites estruturais.
O que é uma rebitadeira pneumática?
A rebitadeira pneumática é uma ferramenta de instalação de rebites que utiliza ar comprimido como fonte de energia para realizar a fixação.
Ao acionar o gatilho, o ar comprimido movimenta um mecanismo interno que aplica força sobre o rebite. Dependendo do tipo de ferramenta e do fixador utilizado, esse movimento pode deformar o corpo do rebite ou tracionar seu mandril até formar o travamento da união.
O processo reduz o esforço manual e permite realizar um número maior de fixações em menos tempo. Por isso, a rebitadeira pneumática é comum em linhas de montagem, manutenção industrial, fabricação de máquinas, estruturas metálicas, carrocerias e outros processos que utilizam rebites em volume.
É importante destacar que não existe uma rebitadeira pneumática universal para todos os tipos de rebite. A ferramenta precisa ser compatível com o tipo, diâmetro, material e características do elemento de fixação utilizado.
Como funciona uma rebitadeira pneumática?
O funcionamento de uma rebitadeira pneumática depende do tipo de rebite e do mecanismo da ferramenta, mas o princípio geral envolve a conversão da energia do ar comprimido em força mecânica.
Em uma ferramenta pneumática para rebites de repuxo, por exemplo, o ar movimenta um pistão que aciona o mecanismo responsável por tracionar o mandril. A tração faz com que o corpo do rebite se expanda no lado oposto das chapas, formando a fixação.
De forma simplificada, o processo segue estas etapas:
- As peças são posicionadas e alinhadas.
- É feita a furação conforme a especificação do rebite.
- O rebite é inserido no furo.
- A ponteira da rebitadeira é posicionada corretamente.
- O acionamento libera o ar comprimido.
- O mecanismo interno aplica a força necessária para instalar o rebite.
- O rebite é deformado ou travado, formando a união.
- A ferramenta retorna à posição inicial e fica pronta para o próximo ciclo.
Em ferramentas para rebites estruturais, o mecanismo pode ser dimensionado para fornecer uma força de tração significativamente maior, já que esses fixadores são destinados a aplicações sujeitas a cargas elevadas e vibrações.
O que acontece dentro da rebitadeira?
O sistema pneumático possui componentes responsáveis por controlar e transformar a pressão do ar em movimento mecânico.
Entre eles estão:
- entrada de ar comprimido;
- gatilho de acionamento;
- válvulas de controle;
- pistão;
- mecanismo de tração ou impacto;
- mandíbulas ou componentes de retenção;
- ponteira compatível com o rebite.
Ao acionar o gatilho, o ar comprimido entra no sistema e movimenta o pistão. Esse movimento gera a força necessária para realizar a instalação. Depois do ciclo, o mecanismo retorna à posição inicial para uma nova aplicação.
Como usar uma rebitadeira pneumática?
O uso correto depende das especificações do fabricante da ferramenta e do rebite. De forma geral, a instalação segue uma sequência semelhante:
1. Escolha o rebite correto
Verifique o tipo de rebite, diâmetro, material, comprimento e faixa de espessura que ele consegue unir.
A escolha incorreta pode comprometer a resistência e a qualidade da fixação.
2. Prepare as peças
Posicione as peças que serão unidas e mantenha o conjunto alinhado durante a furação e a instalação.
3. Faça o furo
O diâmetro do furo deve estar de acordo com a especificação do rebite. Furos muito grandes podem gerar folga; furos muito pequenos podem dificultar a instalação.
Depois da furação, remova rebarbas e resíduos.
4. Insira o rebite
Introduza o rebite no furo até que ele esteja corretamente posicionado. No caso de rebites de repuxo, a instalação pode ser feita com acesso a apenas um lado da montagem.
5. Posicione a rebitadeira
Encaixe a ponteira ou o conjunto de instalação adequado ao rebite. A ferramenta deve permanecer alinhada ao eixo do fixador.
6. Acione a ferramenta
Ao pressionar o gatilho, o sistema pneumático aplica a força necessária para completar a instalação.
7. Inspecione a fixação
Depois da aplicação, verifique se o rebite está corretamente assentado e se não existem folgas, deformações anormais ou danos nas peças.
Para aplicações estruturais ou críticas, a inspeção deve seguir os requisitos técnicos do projeto e as especificações do fabricante.
Quais tipos de rebite podem ser instalados com uma rebitadeira pneumática?
A resposta depende do modelo da ferramenta. As rebitadeiras pneumáticas podem ser desenvolvidas para diferentes categorias de fixadores, como:
Rebite de repuxo
Também conhecido como rebite pop, é indicado para unir chapas, perfis e componentes quando o acesso ao lado posterior da montagem é limitado ou inexistente.
A ferramenta traciona o mandril, fazendo com que o corpo do rebite se expanda no lado cego da aplicação.
É comum em carrocerias, climatização, comunicação visual, painéis e estruturas metálicas leves.
Rebite estrutural
Os rebites estruturais são projetados para aplicações que exigem maior resistência mecânica e desempenho sob cargas e vibrações.
Podem ser utilizados em implementos rodoviários, carrocerias, máquinas, equipamentos industriais, estruturas metálicas e construção civil.
Como exigem maior força de instalação, determinados modelos precisam de ferramentas específicas. Por isso, não se deve presumir que uma rebitadeira convencional seja adequada para qualquer rebite estrutural.
Rebite com rosca
O rebite com rosca interna cria um ponto de fixação roscado em chapas e perfis, permitindo posteriormente a instalação de um parafuso.
As rebitadeiras pneumáticas para esse tipo de aplicação são utilizadas em montagens metálicas, manutenção, serralherias e linhas de produção.
Onde a rebitadeira pneumática é utilizada?
A aplicação da ferramenta está diretamente relacionada ao tipo de rebite utilizado e às exigências do processo.
- Automotivo e implementos rodoviários: montagem de carrocerias, baús, chassis e painéis.
- Máquinas e equipamentos: fixação de gabinetes, painéis, estruturas e componentes metálicos.
- Metalurgia e estruturas metálicas: união de chapas, perfis e componentes.
- Climatização e refrigeração: instalação de dutos, painéis e componentes.
- Construção civil: montagem de estruturas metálicas e aplicações com rebites estruturais.
Quais são as vantagens da rebitadeira pneumática?
A principal vantagem está na utilização do ar comprimido para realizar o trabalho de instalação, reduzindo o esforço necessário em comparação com ferramentas manuais.
Entre os principais benefícios estão:
Maior produtividade
A operação pneumática permite realizar ciclos de instalação rapidamente, o que favorece processos com grande quantidade de fixações.
Menor esforço operacional
A ferramenta utiliza a energia do ar comprimido para gerar a força de instalação, reduzindo a necessidade de esforço manual.
Repetibilidade
Quando corretamente dimensionada e utilizada, a ferramenta ajuda a manter maior uniformidade entre as aplicações.
Adequação à produção contínua
Em processos industriais com grande volume de fixações, ferramentas pneumáticas podem ser integradas à rotina de montagem e utilizadas repetidamente.
Acesso a diferentes aplicações
Existem modelos desenvolvidos para diferentes tipos de rebites e geometrias de aplicação, incluindo ferramentas para locais de acesso mais restrito.
Maior velocidade de montagem
A automação do movimento de instalação reduz o tempo necessário para cada fixação, contribuindo para a produtividade do processo.
Rebitadeira pneumática x rebitadeira manual
A principal diferença está na fonte de força utilizada durante a instalação.
A rebitadeira manual depende diretamente da força aplicada pelo operador. É adequada para aplicações pontuais ou de menor volume.
A rebitadeira pneumática utiliza ar comprimido para gerar a força de instalação. Por isso, é mais adequada para operações que exigem maior frequência de aplicação, velocidade e menor esforço operacional.
A escolha não deve considerar apenas o tipo de ferramenta. É necessário avaliar também o tipo de rebite, diâmetro, material, volume de produção e características da aplicação.
Rebitadeira pneumática x rebitadeira a bateria
As duas ferramentas podem ser utilizadas para diferentes processos de montagem, mas apresentam características operacionais distintas.
A rebitadeira pneumática depende de uma rede de ar comprimido e pode ser adequada para operações industriais com infraestrutura pneumática disponível.
A rebitadeira a bateria oferece maior mobilidade e não depende de compressor ou mangueira de ar, o que pode facilitar aplicações externas ou locais sem infraestrutura pneumática.
Em ambos os casos, a compatibilidade com o rebite deve ser verificada antes da escolha.
Para aplicações estruturais, por exemplo, a ferramenta precisa fornecer força suficiente para realizar a instalação corretamente.
Quais cuidados ajudam a garantir uma boa rebitagem?
Uma boa fixação começa antes do acionamento da ferramenta.
Alguns cuidados importantes são:
- utilizar o rebite correto para a aplicação;
- respeitar o diâmetro especificado para o furo;
- verificar a faixa de espessura do conjunto;
- manter as peças alinhadas;
- remover rebarbas após a furação;
- utilizar a ponteira compatível;
- manter a ferramenta alinhada ao eixo do rebite;
- seguir os parâmetros indicados pelo fabricante;
- realizar inspeção após a instalação;
- manter a rebitadeira limpa, lubrificada e em condições adequadas de uso.
A qualidade da fixação depende da combinação entre rebite, furação e ferramenta. Em aplicações pneumáticas, a pressão e as características do equipamento também precisam estar de acordo com as especificações técnicas.
A rebitadeira pneumática precisa de manutenção?
Sim. A manutenção adequada ajuda a preservar o desempenho da ferramenta e evitar falhas durante a operação.
Os procedimentos variam conforme o fabricante e o modelo, mas podem incluir limpeza, lubrificação, inspeção de componentes de desgaste, verificação das conexões de ar e substituição de peças conforme a necessidade.
A lubrificação é especialmente importante em determinados modelos pneumáticos porque reduz o atrito entre componentes móveis e contribui para o funcionamento adequado do mecanismo.
Sempre siga o manual da ferramenta para definir frequência e procedimento de manutenção.
Qual rebitadeira pneumática usar em aplicações estruturais?
Para rebites estruturais, a ferramenta deve ser compatível com o modelo, diâmetro e requisitos de instalação do fixador.
Isso é importante porque rebites estruturais podem exigir forças de instalação superiores às utilizadas em rebites de repuxo convencionais. Alguns modelos de rebitadeira pneumática são especificamente desenvolvidos para essas aplicações.
Na linha da Vendfix, existem rebitadeiras pneumáticas para rebites estruturais, além de ferramentas para rebites de repuxo e rebites com rosca.
Rebitadeira pneumática: quando vale a pena utilizar?
A rebitadeira pneumática faz sentido principalmente quando o processo exige volume de fixações, velocidade, repetibilidade e redução do esforço operacional.
Para aplicações pontuais, uma ferramenta manual pode atender à necessidade. Já em linhas de produção e processos com uso frequente de rebites, a solução pneumática pode facilitar a rotina de montagem.
O ponto principal é dimensionar o conjunto completo: rebite + ferramenta + aplicação + infraestrutura pneumática.
Uma rebitadeira com capacidade inadequada não garante uma boa fixação apenas por ser pneumática.
Solução completa em rebitagem com a Vendfix!
Na Vendfix, você encontra a solução completa para o seu processo de fixação. Trabalhamos com uma linha diversificada de rebites e rebitadeiras profissionais, projetadas para garantir alta produtividade, precisão e segurança na sua linha de montagem.
Se o seu projeto precisa de soluções de alta performance ou peças sob medida, fale com nossa equipe e solicite um orçamento.
Perguntas frequentes
O que é uma rebitadeira pneumática?
É uma ferramenta que utiliza ar comprimido para gerar a força necessária à instalação de rebites. É utilizada principalmente em processos industriais de fixação.
Como funciona uma rebitadeira pneumática?
O ar comprimido aciona o mecanismo interno da ferramenta, que aplica força sobre o rebite para realizar sua fixação. Em rebites maciços, essa força provoca a deformação da extremidade do fixador e forma a cabeça de fechamento..
Qual compressor é indicado para uma rebitadeira pneumática?
O compressor deve fornecer pressão e vazão de ar compatíveis com o consumo da rebitadeira. Em uso contínuo, também é importante considerar a demanda de outros equipamentos conectados à mesma rede.
Uma rebitadeira pneumática pode trabalhar com diferentes diâmetros de rebite?
Depende do modelo. Cada ferramenta possui uma faixa de capacidade, que deve ser compatível com os diâmetros e materiais dos rebites utilizados.
É possível usar uma rebitadeira pneumática em locais de difícil acesso?
Sim, desde que o formato da ferramenta e seus acessórios permitam alcançar o ponto de fixação. O espaço disponível deve ser considerado na escolha do equipamento.
A rebitadeira pneumática pode ser usada em rebites de diferentes materiais?
Pode, desde que o equipamento tenha capacidade para o material e as dimensões do rebite. A força necessária para a aplicação varia conforme o material e o diâmetro do fixador.
Como fazer a manutenção de uma rebitadeira pneumática?
A manutenção deve seguir as orientações do fabricante e pode incluir inspeção, limpeza, lubrificação e verificação das conexões e componentes pneumáticos.
Como saber se o rebite foi aplicado corretamente?
A cabeça formada deve apresentar a geometria esperada e manter as peças firmemente unidas, sem folgas ou deformações indesejadas.
